Der Zylinderkopf ist ein zentrales Einbauteil des Verbrennungsmotors eines Fahrzeugs. Er sitzt auf dem Zylinderblock und bildet gemeinsam mit diesem die geschlossene Kammer, in der der Verbrennungsprozess stattfindet. Der Zylinderkopf spielt eine sehr wichtige Rolle bei der Effizienz und Leistung des Motors, und sein Design und Kondition können wesentliche Auswirkungen auf die Motorleistung und -zuverlässigkeit haben.

Aufbau und Funktionen des Zylinderkopfs

1. Aufbau des Zylinderkopfs:
   • Materialien: Zylinderköpfe bestehen in der Regel aus Gusseisen oder Aluminiumlegierungen. Aluminium wird häufig bevorzugt, da es einfacher ist und eine bessere Wärmeableitung bietet.

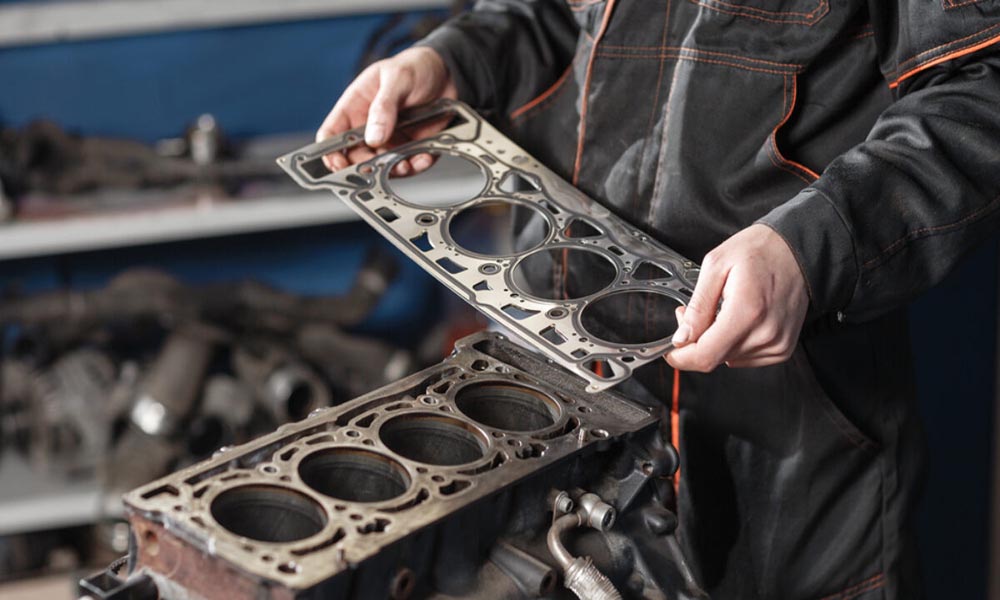

   • Zylinderkopfdichtungen: Diese Dichtungen liegen zwischen Zylinderkopf und Motorblock und verhindern Leckagen von Motoröl und Kühlmittel.
2. Funktionen des Zylinderkopfs:
   • Abdichtung des Zylinders: Der Zylinderkopf bildet den oberen Abschluss des Zylinders und gewährleistet, dass das Luft-Kraftstoff-Gemisch oder der Dieselkraftstoff im Zylinder bleibt und nicht nach außen entweicht.
   • Ventilsteuerung: Der Zylinderkopf unfasst die Ventile, die für die Einlass- und Auslassvorgänge im Zylinder pflicht sind. Diese Ventile werden durch die Nockenwelle(n) betätigt.
   • Kühlung: Der Zylinderkopf umfasst Kanäle für das Kühlmittel, das die erzeugte Wärme abführt und so Überhitzung verhindert.
   • Zündung und Einspritzung: Bei Benzinmotoren umfasst der Zylinderkopf die Zündkerzen, die das Kraftstoff-Luft-Gemisch entzünden. Bei Dieselmotoren umfasst er die Einspritzdüsen, die den Kraftstoff direkt in den Zylinder herausschießen.

Hauptkomponenten des Zylinderkopfs

1. Ventile (Valves):
   • Einlassventile (Intake Valves): Diese Ventile öffnen sich, um das Luft-Kraftstoff-Gemisch in den Zylinder zu lassen.
   • Auslassventile (Exhaust Valves): Diese Ventile öffnen sich, um die Abgase aus dem Zylinder zu freilassen.
2. Nockenwelle (Camshaft):
   • Die Nockenwelle ist für die Steuerung der Ventilbewegung pflicht. Sie kann sich im Zylinderkopf selbst oder in einem getrennten Gehäuse befinden.
3. Zündkerzen (Spark Plugs):
   • Bei Benzinmotoren zünden die Zündkerzen das Gemisch aus Luft und Kraftstoff. Sie sind in den Zylinderkopf eingeschraubt und entstehen den Funken zur Zündung.
4. Einspritzdüsen (Fuel Injectors):
   • Bei Dieselmotoren (und einigen modernen Benzinmotoren) spritzen die Einspritzdüsen den Kraftstoff direkt in die Zylinder.
5. Kühlkanäle (Cooling Channels):
   • Diese Kanäle führen das Kühlmittel durch den Zylinderkopf, um die erzeugte Wärme abzuleiten.
6. Ölkanäle (Oil Channels):
   • Ölkanäle im Zylinderkopf versorgen die bewegbaren Teile, wie die Nockenwelle und die Ventilstößel, mit Schmierstoff.
7. Ventilfedern (Valve Springs):
   • Diese Federn halten die Ventile in geschlossener Stelle, wenn sie nicht aktiv geöffnet werden, und gewährleisten eine schnelle Rückkehr der Ventile nach der Öffnung.

Konstruktion und Design des Zylinderkopfs

1. Designüberlegungen:
   • Brennraumgestaltung: Die Form und Größe des Brennraums im Zylinderkopf haben Einfluss auf die Verbrennungseffizienz und die Motorleistung. Ein optimal formativer Brennraum sorgt für eine vollständige und gleichmäßige Verbrennung von dem Kraftstoff.
   • Ventil- und Kanalanordnung: Die Anordnung der Ventile und der Kühlmittelkanäle kann die Luftführung und die Wärmeableitung beeinflussen. Ein gut überlegtes Design verbessert die Leistung und reduziert den Kraftstoffverbrauch.
2. Herstellung:
   • Gussverfahren: Traditionell werden Zylinderköpfe durch Gießen von Aluminium oder Gusseisen hergestellt. Dies verwirklicht die Herstellung komplizierter Formen und Strukturen.
   • Bearbeitung: Nach dem Gießen wird der Zylinderkopf bearbeitet, um präzise Passungen für Zündkerzen, Ventile und Einspritzdüsen sicherzustellen. Dies umfasst Fräsen, Schleifen und Bohrungen.

Wartung und Probleme des Zylinderkopfs

1. Überhitzung:
   • Überhitzung kann zu Rissen im Zylinderkopf oder einer kaputten Zylinderkopfdichtung führen. Regelmäßige Untersuchung des Kühlsystems und des Kühlmittelstands ist wichtig, um Überhitzung zu verhindern.
2. Zylinderkopfdichtung:
   • Die Zylinderkopfdichtung kann während der Zeit verschleißen oder durch Überhitzung beschädigt werden, was zu Undichtigkeiten von Kühlmittel oder Öl führen kann. Ein typisches Indikation ist eine Überhitzung des Motors oder ein Verlust von Kühlmittel.
3. Ventil- und Steuermechanismusprobleme:
   • Fragen mit den Ventilen oder der Nockenwelle können die Leistung des Motors verhindern. Unregelmäßiger Lauf, Leistungsverlust oder ungemeine Geräusche können auf solche Frage hinweisen.
4. Kühlmittellecks:
   • Undichtigkeiten in den Kühlkanälen können zu Kühlmittellecks folgen, die den Motor überhitzen. Dies kann durch beschädigte Kühlkanäle oder vernichtete Zylinderkopfdichtungen verursacht werden.
5. Verstopfung von Einspritzdüsen:
   • Bei modernen Motoren können die Einspritzdüsen verstopfen oder verschmutzen, was zu einer unregelmäßigen Kraftstoffzufuhr und damit zu Leistungseinbußen führt.

Zusammenfassung

Der Zylinderkopf ist ein kompliziertes und entscheidendes Element des Automobilmotors. Er spielt eine gründliche Rolle bei der Steuerung der Verbrennung, der Kühlung und der Injektion. Ein gut konstruierter und gepflegter Zylinderkopf sorgt für wirksame Motorleistung, niedrigen Kraftstoffverbrauch und geringe Auspufföffnungen. Regelmäßige Wartung und Überprüfung sind nötig, um sicherzustellen, dass der Zylinderkopf ordnungsgemäß funktioniert und potentiale Probleme frühzeitig erkannt werden. Ein tiefes Verständnis der Funktionen und Formation des Zylinderkopfs hilft dabei, die langfristige Leistung und Zuverlässigkeit Ihres Fahrzeugs sicherzustellen.
